勾底糊盒机结构原理说明

发布时间:2022-12-07  阅读数: 102753

勾底糊盒机是一款效率更高、更加节能的糊盒设备,结构设计合理,构思巧妙,将勾底和涂胶工序放置在同一装置上,降低了生产成本,减小了占地面积,提高空间利用率,实用性高。勾底糊盒机具体的结构原理说明如下:

勾底糊盒机结构包含底板,在底板上侧设有传送装置,并且底板上侧固定装置有支撑台,支撑台上侧固定连接有伺服电机,伺服电机通过移动装置连接有滑动框,滑动框的侧壁上固定连接有连接板1,连接板1的底侧固定连接有连接杆,连接杆的底侧固定连接有胶体刷,滑动框的侧壁上固定连接有连接板,连接板上侧固定连接有抵杆。

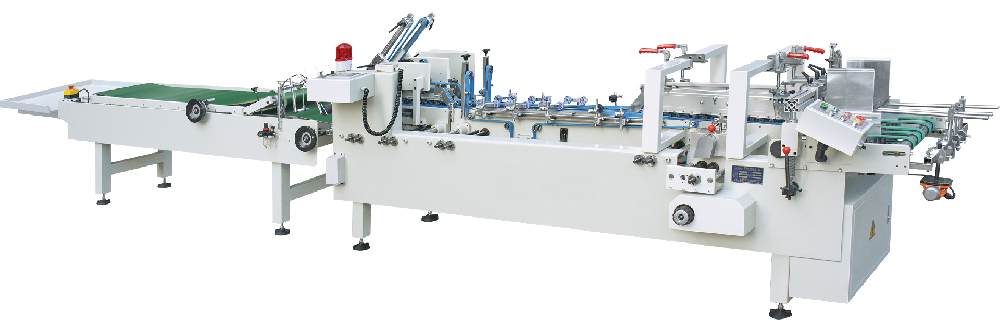

HS-580S/780S/980S高速勾底糊盒机

首先将纸箱板放置在传送带的右侧,然后逆时针启动伺服电机,使得传送带将纸箱板向右侧平行移动,同时因为异形齿轮一半有齿,一半呈光滑设置,当逆时针启动伺服电机上的异形齿轮时,当异形齿轮有齿一侧与左侧的齿板啮合时,将带动滑动框向下移动,当异形齿轮有齿一侧与右侧的齿板3啮合,带动滑动框向上移动,进而通过异形齿轮转动即可带动滑动框在固定杆上进行上下移动,即可使得抵杆与胶体刷也进行上下移动,当纸箱板移动到传送带1中间位置时,抵杆将先向上抵出,使得纸箱板的侧边呈九十度竖起折叠,然后纸箱板继续向左侧移动,然后胶体刷将抵在竖起折叠的纸箱板侧壁上,此时胶体刷向下移动,将纸箱板竖起折叠的板侧压平,同时对纸箱板的侧边进行粘胶,即可完成纸箱板的勾底和涂胶,之后纸箱板继续放置纸箱板,可重复连续进行操作。
